Содержание статьи

Toyota Corolla — это один из самых продаваемых и популярных автомобилей в мире, история которого насчитывает уже 40 лет. Конечно, при всем желании невозможно в одной статье описать процесс обслуживания всех поколений этого автомобиля. Поэтому этот материал актуален, в первую очередь, владельцам Corolla начиная с 2000 года выпуска — кузова от E120 до E160.

Дефектовка тормозного механизма

Toyota Corolla оснащена задними невентилируемыми тормозными дисками с механическим приводом ручного тормоза. Процесс дефектовки у автомобилей описываемых поколений не имеет принципиальных различий.

Подняв автомобиль на домкрате, можно измерить степень износа колодок и тормозного диска.

Оценить толщину тормозных накладок можно через смотровое окно в суппорте, толщина диска измеряется штангенциркулем. Тормозные колодки подлежат замене в следующих случаях:

Сами тормозные диски должны быть заменены при трещинах на рабочей поверхности или износе до толщины менее:

Неравномерная выработка перед заменой колодок устраняется проточкой поверхностей диска.

Также необходимо проверить наличие люфтов в посадке суппорта на направляющих втулках. Для этого на ослабленном ручном тормозе резкими движениями из стороны в сторону пошатайте тело суппорта. Ощутимый люфт, и тем более стук — явный повод к замене направляющих.

Кузов Годы выпуска Каталожный номер направляющих Замены 120/130 до 05.2004 04952-02040 Febest 0175-AZT250F1, Seinsa D7037C, Ert 410028 после 05.2004 04956-09020 Аналогично 140/150 04952-02220 Febest 0174-ZRE151R-KIT, Seinsa D7034C, Ert 410026 160 Аналогично Аналогично

Замена колодок

Процесс замены задних колодок на Toyota Corolla аналогичен работе, проводимой с любым автомобилем, оснащенным задними дисковыми тормозами с винтовым приводом ручного тормоза. Перед началом разборки приобретите специальное приспособление для утапливания ввинчивающихся поршней суппортов:

При необходимости вращать поршень можно и подручным инструментом, надавливая одновременно на него струбциной, но этот способ значительно менее удобен.

Снимите крышку с бачка тормозной жидкости и откачайте ее часть, чтобы при утапливании поршней в суппорта тормозная жидкость не вылилась наружу. Затем на одной из сторон автомобиля предварительно ослабьте затяжку колесных гаек и, не ставя автомобиль на ручной тормоз, поднимите эту сторону домкратом. Для большей безопасности подложите под передние колеса противооткатные упоры.

Отверните один из болтов, крепящих суппорт к направляющей (при необходимости замены направляющих — оба).



Откиньте суппорт вперед. Так как его поршень еще не утоплен, для этого придется приложить определенную физическую силу.

Полностью снятый суппорт необходимо подвесить так, чтобы тормозной шланг не растягивался. Извлеките из пазов скобы старые колодки и пружинные пластины.

Внимательно проверьте пыльник поршня суппорта на наличие разрывов и подтеков тормозной жидкости, после чего очистите скобу и суппорт от грязи и ржавчины металлической щеткой или аэрозольным очистителем.

Затем полностью вдавите поршень, закручивая его по часовой стрелке.

Установите в направляющие пазы на скобе суппорта новые пластины и колодки. Если на внутренней колодке указано направление вращения диска, руководствуйтесь стрелкой, чтобы отличить правую внутреннюю колодку от левой. Очистите старые направляющие от грязи и смазки, если не планируете их заменять. При этом не забывайте порядок их расположения — конструкция верхней и нижней (по ходу вращения диска) направляющих различается.

Установите суппорт на место и затяните болты его крепления к направляющим моментом не более 35 Нм. Для надежности фиксации и предохранения резьб от закисания воспользуйтесь анаэробным резьбовым фиксатором слабой силы.

Проведя аналогичную работу с другой стороны автомобиля, отпустите его на колеса и неоднократным нажатием на педаль тормоза выведите тормозные поршни в рабочее положение. До того момента, как ход педали придет в норму, не трогайте рычаг ручного тормоза.

Затем доведите уровень тормозной жидкости до отметки «Max’.

Выбор тормозных колодок

ВНИМАНИЕ! Так как Toyota Corolla выпускалась для многих рынков, указанные ниже данные для наиболее распространенных вариантов имеют рекомендательный характер. Уточняйте данные по VIN своего автомобиля.

Автомобили в 120-м кузове английской сборки оснащались тормозными колодками с заводским каталожным номером 04466-02070.

Их аналоги:

Производитель Каталожный номер Japan Parts PP-257AF Kashiyama D2227 Nipparts J3 612 025 Delphi LP1864 Bosch 0 986 424 790 TRW GDB 3289 Allied Nippon ADB 3942 Valeo 301 680 Brembo P 83 065

Наиболее распространенные вырианты для 150-го кузова: 04466-02180 (до 2009 года), 04466-02181 (2009-2010). В данном случае смена заводского артикула не означает введение конструктивно несовместимых изменений, неоригинальные замены одинаковы.

Производитель Каталожный номер ABS 37616 Allied Nippon ADB31572 Bosch 0 986 494 182 Brembo P83 080 Delphi LPR2103 Japan Parts PP-220AF Kashiyama D2299M Sakura 601-20-3703 TRW GDB 3480

Современное поколение Toyota Corolla использует как тот же артикул 04466-02181, так и другие наименования: 04466-02290 (автомобили, выпущенные после ноября 2013 года) и 04466-47080 (автомобили, выпущенные после июня 2013 и оснащенные системой Brake Assist, заменные номера 04466-47061 и 04466-47100). Эти колодки не являются взаимозаменяемыми.

Аналоги:

Производитель Аналог 04466-02290 Аналог 04466-47080 ABS 37616 37580 Brembo P83 080 P83 133 Ferodo FDB 4048 FDB 4335 Galfer G1020768 B1.G102-0975.2 Kashiyama D2299M D2323M NK 224586 224580 TRW GDB 3537 GDB 3454

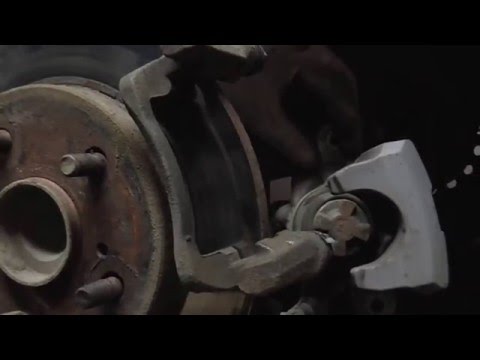

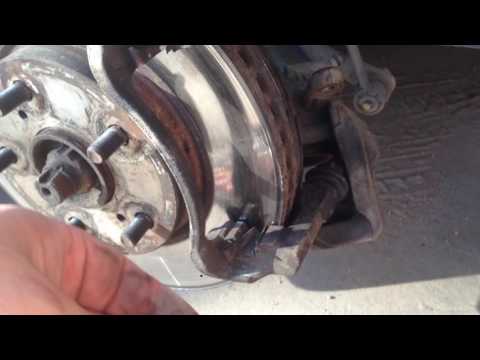

Подробно расмотреть процесс замены колодок можно на видеоролике:
