Как самостоятельно собрать водосток из канализационных труб: дешево и эффективно

Строительство своего дома – ответственная задача. Каждый, кто занимался такими работами, знает, что даже небольшие ошибки, сделанные по неопытности или небрежности, могут обернуться большими проблемами. Многие не хотят переплачивать и занимаются стройкой самостоятельно. Это вполне реально, главное, выполнять все операции строго по инструкции. Поговорим о том, как правильно сделать водостоки своими руками из канализационных труб.

Каждая постройка должна быть надежно защищена от неблагоприятного воздействия влаги. Не нужно думать, что установив крышу, строители полностью справились с этой проблемой. Кровля сама по себе полностью герметична и имеет скат, предназначенный для того, чтобы вода и снег на ней не задерживались. Таким образом, скатывающаяся с крыши влага может попадать на фундамент и стены, которые будут постоянно сырыми.

Водосток — конструкция, защищающая фундамент и стены здания от разрушающего воздействия осадков

В результате они начнут разрушаться и достаточно быстро придут в негодность. Чтобы избежать таких неприятных последствий, разработана защитная конструкция под названием водосток. Она представляет собой систему желобов, расположенных по периметру крыши. Они собирают стекающую с кровли воду и направляют ее в вертикально стоящие трубы, по которым влага транспортируется вниз, минуя стены.

Участки, где заканчиваются водосточные трубы, обычно оборудуются приспособлениями для сбора воды. Это могут быть всевозможные емкости для влаги, но оптимально оборудовать свой участок ливневой канализацией и подвести ее входы под окончания водосточных труб. Таким образом, водосток – простое, но весьма полезное сооружение, позволяющее отводить стекающую с кровли влагу в любом удобном направлении.

Содержание

Можно ли сэкономить на водостоке?

Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.

Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб. Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений. Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.

С чего начать?

Если принято решение об изготовлении водосточной системы из канализационных труб, начать следует с закупки необходимых материалов. Сначала желательно вычислить эффективную площадь кровли. От ее величины зависит количество дождевой воды, которое предстоит отводить системе и, соответственно, диаметр желоба. Если нет желания возиться с расчетами, можно воспользоваться средними значениями. В этом случае для работы потребуются:

Точно определить количество необходимых материалов поможет проект, который изготавливается самостоятельно на основе выполненных измерений. Сначала замеряем длину и ширину кровли. Если она имеет сложную форму, измеряем все элементы конструкции. Нам необходимо вычислить периметр крыши. Таким образом можно определить метраж трубы, которая пойдет на изготовление желобов. Поскольку ее нужно будет распилить напополам и из одной детали получится две, необходимая длина трубы будет равна половине периметра кровли.

Водосточная система, выполненная из канализационных труб, ни в чем не уступает аналогам, продающимся в специализированных магазинах

Следующий этап – определение количества водосточных стояков. Для этого нужно начертить план кровли и «расставить» на нем детали. При этом нужно помнить, что расстояние между стояками не должно превышать 5 метров. Определившись с количеством водостоков, вычисляем необходимую длину трубы. Для этого измеряем расстояние от карнизного свеса до земли. Это будет высота водосточного стояка. Умножаем ее на число деталей и получаем искомую длину трубы.

Исходя из полученного проекта, определяем необходимое количество тройников, которые потребуются для соединения желобов и водосточных стояков. Возможно, что последние будут не идеально прямыми, а будут отклоняться под определенным углом. Так, например, удобно направлять воду в емкость для сбора. В этом случае считаем еще и количество необходимых переходников.

Не забываем про качественный герметик, который понадобится для промазывания всех стыков. Брать лучше всего состав, предназначенный для наружных работ или же универсальный. Они не разрушаются под воздействием уф-излучения.

На схеме показано рекомендуемое расположение водосточных воронок, обеспечивающее оптимальный сток талой воды

Технология монтажа водосточной системы

После того, как материал подготовлен, можно приступать к установке конструкции.

Изготовление желобов

Начинаем с изготовления желобов, для чего нужно распилить вдоль трубы диаметром 11 см. Сделать это проще всего при помощи болгарки. Некоторые умельцы рекомендуют снять при работе защитный кожух, который по окончании операции будет залеплен расплавленным пластиком. Лучше этого не делать, поскольку в этом случае страдает безопасность работ. Чтобы избавиться от проблемы, нужно взять для резки диск с максимально крупным алмазным напылением. Оптимально, если он будет с сегментами. Тогда из-под инструмента при резке будет выходить не расплавленный пластик, а мелкая стружка.

Электрический лобзик также хорошо справится с задачей. Чтобы линия отреза была ровной, в обоих случаях рекомендуется сделать специальную ограничивающую форму из дерева или закрепить на детали что-то вроде направляющей. Самый простой и бюджетный способ распила – при помощи резака, сделанного из обломка ножовочного полотна. В этом случае к трубе скотчем крепится линейка, выступающая в роли направляющей. По этой линии деталь легко распиливается резаком.

Для обеспечения надежных соединений желобов участки труб длиной 15-20 см, входящие в тройник, не распиливаются.

Подготовка и монтаж кронштейнов

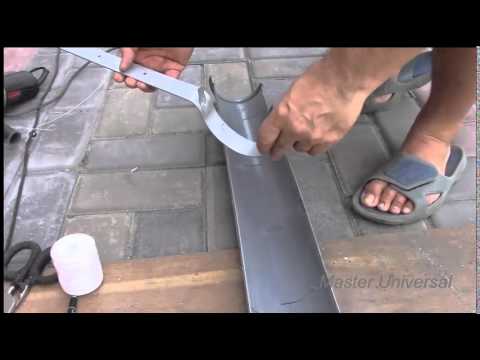

Кронштейны – детали, позволяющие закрепить желоба. Их размеры и форма зависят от размеров желобов. Если решено приобрести готовые элементы, то никакой подготовки не потребуется. Другое дело, если их планируется изготовить самостоятельно. Проще всего сделать кронштейны, изогнув полосы из прочного листового металла. Важно, чтобы крепеж по форме и размерам соответствовал желобу. Готовые кронштейны можно закрепить тремя способами:

Кронштейны для желобов могут крепиться на крыше тремя способами, все они представлены на схеме

Определившись со способом закрепления кронштейнов, приступаем к их монтажу. При этом обязательно учитываем следующие правила:

Монтаж осуществляется в следующей последовательности:

  1. Намечаем и закрепляем два крайних кронштейна. Выдерживаем при этом необходимый уклон.
  2. Натягиваем между установленными кронштейнами строительный шнур. Полученная прямая поможет разметить места креплений остальных деталей.
  3. Устанавливаем оставшиеся кронштейны, учитывая, что максимальный шаг крепления кронштейнов для пластиковых элементов составляет 550-600 мм.
  4. Крепим пластиковые переходники, выполняющие роль сливной воронки водостока.
  5. Установка желобов

Конструкцию из желобов можно собирать непосредственно в кронштейнах, закрепленных под кровлей. Но проще собрать систему на земле, а потом поднять на крышу. В любом случае операция проводится одинаково.

Если предполагается, что желоба будут стыковаться между собой, потребуется грамотно их соединить. Здесь возможны два варианта. Первый предполагает склеивание деталей при помощи подходящего состава для пропиленовых труб. Второй – стыковка с помощью специальных алюминиевых клипс. В этом случае обязательно использовать герметик, которым нужно промазать стыки деталей.

По окончании монтажа желоба в самой верхней части водостока обязательно устанавливается заглушка

После того, как конструкция из желобов собрана и уложена на кронштейны, необходимо вставить переходные патрубки, получившиеся из не распиленных участков труб,  в тройники, выполняющие роль сливной воронки. Установка патрубков производится так же, как и при монтаже канализации. Они смазываются герметиком и вставляются в тройник. На самую верхнюю часть желоба водосточной системы обязательно устанавливается заглушка.

Монтаж водосточных стояков

Сборка водосточных стояков производится аналогично сборке желобов. Если требуется установить переходник, он соединяется с трубой встык с обязательным использованием герметика. Установка стояков производится с соблюдением следующих правил:

Нижняя часть стояка может быть соединена с трубой . При ее отсутствии выполняется особое колено, под которое впоследствии устанавливается емкость для сбора дождевой воды.

Из пластиковой сетки, свернутой в рулон, получается отличный фильтр для водостока. Он надежно защитит желоба от попадания крупного мусора

Водосточная система из канализационных труб практически готова. Осталось защитить ее от попадания крупного мусора. Для этого можно использовать самодельный фильтр. Нужно взять пластиковую крупноячеистую сетку и свернуть ее в рулон, ориентируясь на размеры желоба. Чтобы материал не развернулся, его фиксируют пластиковыми хомутами. После чего укладывают в желоба. Такой фильтр надежно защитит водосточную систему от опавших листьев и другого крупного мусора.

Водосточная система плоской кровли

Плоская кровля отличается отсутствием скатов, соответственно и водосточная система в таком случае монтируется иначе. Однако, как и в случае со скатными крышами, ее можно изготовить из пластиковых канализационных труб. Плоские кровли оборудуются внутренним водостоком. Чаще всего уклон таких крыш направлен к центру дома, где размещаются воронки водосточной системы. В зависимости от площади кровли, их может быть несколько или же только одна. Воронка жестко крепится к стяжке под гидроизоляцию и соединяется с трубой внутреннего водостока.

Приклеенный на борт воронки гидроизоляционный ковер обеспечивает полную герметичность соединения. Отводные трубы устанавливаются в слое теплоизоляции. Обычно они выходят в техпомещение, соединяются там с канализационным стояком, откуда вода отводится в ливневку.

Если для внутреннего водостока выбираются полипропиленовые трубы, их следует монтировать с небольшим технологическим зазором, который необходим для температурной компенсации материала трубы. С этой же целью трубу можно оборудовать слоем изоляции.

Труба водосточного стояка может соединяться со входом ливневой канализации. Пример грамотного выполнения узла

Если крыша оборудована несколькими воронками, соединяющимися с водоотводом, нужно помнить, что диаметр горизонтальных деталей должен быть меньше, чем диаметр воронки. Так будет проще установить воронку в кровельный пирог. На участках соединения горизонтальных и вертикальных элементов устанавливаются переходники. Детали монтируются встык с обязательным использованием герметика. Элементы стояка водостока соединяются между собой и с воронкой при помощи специального клея.

Еще один вариант оформления нижней части водосточного стояка. Он заканчивается над входом в ливневую канализацию

Несколько советов от профессионалов:

Грамотно организованная водосточная система надежно защищает стены и фундамент строения от влаги. Проще всего приобрести комплект деталей для сборки водостока. Такие изделия продаются в специализированных магазинах и стоят достаточно дорого. Но можно и существенно сэкономить, собрав водосточную систему из пластиковых канализационных труб. Для этого понадобится терпение, аккуратность и четкое следование инструкциям. Готовую систему можно покрасить в цвет кровли, и она совершенно не будет отличаться от дорогой покупной конструкции.
