Любому  помещению c печью на твердом, жидком или газообразном топливе необходим дымоход, который выводит наружу продукты горения. Большой популярностью в настоящее время пользуются сэндвич дымоходы. Они легко устанавливаются и также легко демонтируются. Сэндвич-трубы – усовершенствованная разновидность металлических: это две трубы разного диаметра, вставленные одна в другую, а промежуток заполнен теплоизолирующим материалом.

Дымоход часто не только функциональная система, но и укашение

Дымоход часто не только функциональная система, но и укашение

Рассмотрим положительные и отрицательные их стороны. Начнем с недостатков. Их не так много, но они требуют внимания:

Преимуществ у таких дымоходов гораздо больше и они перевешивают недостатки. Определим, чем же так привлекателен дымоход-сэндвич:

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

Высота дымохода зависит от места выхода его через кровлю

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Как установить сэндвич дымоход в бане

Дымоход можно подключить как к самому тепловому агрегату, так и к теплообменнику (баку), если через него проходит дымовая труба. Конфигурация дымохода может быть различная: по прямой через потолок или в стену. Схемы для дымоходов для разного расположения дымоотводов на печи показаны на рисунках.

Схемы дымоходов двух разных типов: наставного и выведенного через стену

Схемы дымоходов двух разных типов: наставного и выведенного через стену

В бане для того чтобы максимально использовать энергию горения, от печи ставят обычную металлическую тубу, а затем сверху уже устанавливают модули сэндвич труб. В таком случае от этой трубы идет жесткое тепловое излучение: температура мало отличается от температуры в топке. Чтобы смягчить излучение, но и не потерять тепло, делают на трубе сетку, которую заполняют камнями. В этом случае тепловое излучение будет гораздо мягче, а нагретые камни уже после того как печь будет потушена, просушат парилку.

Схемы сэндвич дымоходов для различных случаев

Схемы сэндвич дымоходов для различных случаев

Иногда дымоход используют для получения горячей воды в бане. Тогда вместо отрезка одинарной металлической трубы устанавливают бак самоварного типа или теплообменник. (Подробнее о видах теплообменников и баков читайте в статье  «Банные печи с баком для воды. Какие лучше?»)

Самостоятельная сборка

Сразу скажем, что дымоход в банях собирают «по дыму». Температура в дымоходе при горении дров очень высокая и образование конденсата очень мало. Чаще такая проблема возникает, когда печь «холодная» и еще не разогрелась. В любом случае, лучше решать проблемы с конденсатом, чем угореть… Потому решение однозначное: собираем «по дыму».

О том, что это значит, на практике: модули сэндвича имеют с одной стороны чуть больший диаметр, чем с другой (для стыковки). Собирая дымоход «по дыму» вы ставите модуль сверху: более узкой частью в более широкую.

Собираем трубы "По дыму"

Собираем трубы «По дыму»

Место стыка модулей обязательно герметизируете. Если этого не сделать, в щели поступает воздух (кислород) из-за чего в трубе может появиться пламя. Гореть могут или недогоревшие пиролизные газы или сажа. Как ни странно, там найдется чему гореть и температура горения сажи порядка 1300оС. Вот так и прогорают дымоходы и случаются пожары. Потому промазываем стыки высокотемпературным герметиком. Марки указывать бесполезно – их очень много и в каждом регионе свои. Главное отличие – черный цвет упаковки и самого герметика (не красный). Так упаковываются герметики, которые переносят температуры выше 1000оС.

Основные моменты выбора и установки выяснили. Приступаем к сборке. Вам понадобятся:

 Порядок сборки конструкции

Проектируйте дымоход так, чтобы длина горизонтально расположенных частей дымохода не превышала 1 метра. Не реже, чем через каждые 1,5 метра трубы необходимо крепить к стенке с помощью кронштейнов. Еще один важный момент: в проходных узлах через стены, потолок или кровлю не должно быть соединений. Это абсолютно исключено.

Подготовительные работы

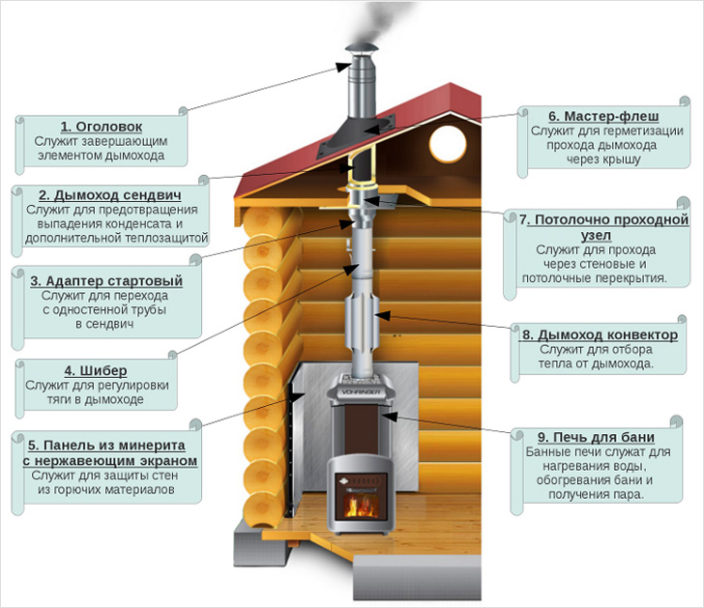

Схема сэндвич дымохода и комплектация проходного узла для банной печи

Схема сэндвич дымохода и комплектация проходного узла для банной печи

Подготавливаем отверстия в потолке и крыше, необходимые для установки дымохода. С сэндвичей снимаем этикетки и защитную пленку, обезжириваем.

После этого устанавливаем шибер (задвижки-вставки), если таковые отсутствуют в банной печи. Если потолок в бане низкий, то шибер можно крепить прямо на теплоагрегат (теплообменник, бак) не используя одностенные трубы.

Учтите, что нельзя ставить сэндвич первым от печи. Лучше всего в качестве примыкающей к печи установить одностенную трубу из нержавеющей стали, бак для воды, сетку для камней. К ним уже крепить сэндвич-модули.

Такая конструкция позволит получить дополнительное тепло от уходящих газов, рассеивая основное тепло на первом этапе и не давая перегреваться расположенным выше элементам.

Соединяем сэндвич-элементы конструкции

Вставляем модули труб так: внутренняя часть — в нижнюю трубу, наружная — на наружную часть нижнего элемента, то есть верхний элемент вставляется на нижний, а не наоборот — это важно (сборка по дыму). Для удобства просто спускаем внутренние трубы вниз и соединяем каждую из них поочередно (внутреннюю и внешнюю). Обрабатываем места соединений труб силиконовым или силикатным высокотемпературным герметиком (они имеют черную упаковку и должны выдерживать температуру 1000оС и выше).

Если предполагается сделать конструкцию разборной, наносить герметик нужно на стыки. Если залить все соединение, труба станет монолитом и разобрать ее будет невозможно. Обратите внимание, что усилить соединения можно оцинкованными хомутами, которые нужно обернуть вокруг трубы и скрепить гайками или проволокой.

Проход сэндвича через потолок и кровлю

Проход через кровлю – одно из самых пожароопасных мест в бане. Потому тут важно учитывать каждую мелочь. Во-первых, минимальное расстояние от корпуса дымохода до краев потолочного перекрытия должно быть 130 мм. От пламени внутри трубы до деревянных стен — не менее 380 мм. Не используйте при креплении термоизоляции в месте прохода потолочного перекрытия оцинкованный лист железа — при нагревании он выделяет опасные продукты распада.

При проходе через банные потолок пользуемся специальным потолочно-проходным узлом (ППУ). С его помощью создается защитная подушка между изоляцией и кожухом, что позволяет уменьшить разделку потолочного перекрытия, не теряя при этом утеплительные свойства. Под основание ППУ и вокруг дымохода укладывается негорючий теплоизолирующий материал, который переносит температуры 800-1000оС.

ППУ можно изготовить самостоятельно. Для этого в месте прохода между трубой и потолком осуществляется закладка минеральной ваты или другого негорючего материала (асбест, стекловолокно), а для его укрепления снизу прикрепляется металлический лист.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Выполняя проход сэндвич дымохода через отверстие в кровле нужно любым способом зафиксировать ее. Можно использовать металлический профиль и саморезы, оцинкованный лист железа с аналогичным отверстием, который затем прикрепить к крыше сверху. Дополнительно используется специальный силиконовый уплотнитель-накладка, которая исключит попадание воды на чердак.

Один из потолочных проходных узлов (ППУ). Его до установки требуется со всех сторон обклеить базальтовой высокотемпературной вватой

Один из потолочных проходных узлов (ППУ). Его до установки требуется со всех сторон обклеить базальтовой высокотемпературной вватой

Благодаря простой конструкции и легкому весу, монтаж дымохода из сэндвич труб для бани очень прост и по силам любому умельцу.
