Tomahawk не закрывает двериОдна из основных функций сигнализации для автовладельца – это дистанционное управление центральным замком автомобиля, и в первую очередь – быстрая блокировка всех замков дверей.

Но рано или поздно большинство владельцев сталкиваются с некорректной работой центрального замка.

Что делать, если сигнализация не закрывает двери с команды брелка? Разберем возможные ситуации в зависимости от конструкции автомобилей и возможных схем подключения сигнализации.

При этом методика диагностики является общей и не относится исключительно к указанной в заголовке фирме «Томагавк».

Автомобили с дополнительно установленным центральным замком

Содержание

На автомобилях, не имеющих штатного центрального замка, в двери устанавливаются электромеханические привода, управляемые непосредственно силовыми реле сигнализации:

Схема
В данной схеме возможны следующие варианты неисправностей (рассматриваются случаи, когда не работают одновременно все двери, в случае неисправности привода только в одной причина явно в нарушении регулировки привода, его неисправности или обрыве проводки):

Сигнализации, установленные на автомобили со штатным центральным замком

В случае, если сигнализация не закрывает и не открывает двери, проделайте описанную выше процедуру подтверждения распознания команд с брелока.

Так как при управлении штатным центральным замком используется слаботочное управление, вероятности перегорания предохранителей здесь нет, контакты встроенных реле управления ЦЗ также практически не изнашиваются. Типовая схема подключения к штатному центральному замку параллельно штатной кнопке блокировки дверей приведена ниже: Типовая схема подключения

Проверьте, подается ли импульс «массы» на блок управления центральным замком при нажатии кнопки постановки сигнализации на охрану. В случае его отсутствия найдите точку подключения сигнализации к штатной проводке автомобиля – чаще всего контакт оказывается нарушенным именно здесь.

На ряде автомобилей (например, Renault Fluence, Koleos, Logan 2) запирание штатного центрального замка невозможно, пока блок управления получает сигнал о том, что какая-либо дверь или багажник не захлопнуты. При этом происходит характерное двойное срабатывание приводов, блокирующих двери: центральный замок закрывается и тут же разблокируется.

В этом случае Вам нужно проверить, действительно ли все двери и багажник плотно захлопываются, после чего проверить исправность дверных концевиков и их проводки. Чаще всего повреждается концевик двери водителя, так как она чаще всего используется.

Сигнализации, подключенные по CAN-шине

Если управление штатным центральным замком автомобиля осуществляется через цифровую шину автомобиля (сигнализации Tomahawk 7.2 CAN, Tomahawk 9.7 CAN), но остальные сервисные функции, реализованные через CAN, продолжают работать, необходимо в первую очередь сбросить сигнализацию и заново задать программу ее CAN-модуля (как правило, в пределах одной марки автомобилей CAN-программы являются частично совместимыми, и ряд команд может работать и при неправильно выбранной программе).

На примере Tomahawk 9.7 CAN процедура программирования CAN-модуля выглядит следующим образом:

  1. Снять сигнализацию с охраны.
  2. Извлечь центральный блок сигнализации, чтобы получить доступ к находящейся в нем кнопке настройки CAN-модуля.
  3. Отключить от центрального блока разъем питания не менее чем на 30 секунд, затем подключить его обратно.
  4. Нажать и удерживать кнопку программирования, ожидая начала непрерывного моргания контрольного светодиода.
  5. Отпустив кнопку, отсчитать необходимое число вспышек светодиода, соответствующее первой цифре номера CAN-программы для нужного автомобиля.
  6. Нажать кнопку программирования, удерживая ее до получения серии кратковременных вспышек диода.
  7. Аналогичным образом программируются вторая и третья цифра кода.
  8. Ввод третьей цифры кода означает автоматическое завершение режима программирования. Удачное завершение подтверждается десятью вспышками светодиода, об ошибке программирования сообщает длительный одиночный сигнал.

Ремонт дефектных скруток

Частая причина некорректной работы сигнализации – некачественные скрутки, которые со временем окисляются. Вскрыв изоляционную ленту, необходимо распустить скрутку и зачистить окисленные провода.

При необходимости зачистив провода на большую длину, восстановите скрутку и пропаяйте ее с бескислотным флюсом. Простейший вариант – обычная канифоль.

Причиной разрушения скрутки может быть недостаточная длина подвижных жгутов, например – жгута двери, излишне натягивающегося при полном открытии двери.

В этом случае собранный установщиком сигнализации жгут полностью отсоединяется, и все его провода удлиняются на равную длину. Места соединения жгута с удлиняющими участками также пропаиваются и защищаются термоусадочным кембриком.

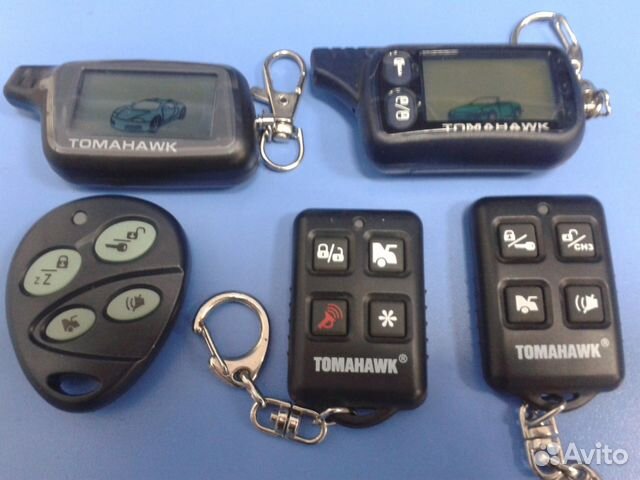

Ремонт брелока сигнализации

Часто сигнализация не закрывает двери из-за элементарной поломки соответствующей кнопки на брелоке. Ее замена не требует каких-либо специальных навыков, а аналогичную микрокнопку можно найти в магазине радиодеталей. Для работы понадобятся:

Разобрав корпус брелока, можно извлечь из него и разъединить находящиеся в нем платы. Извлечь и разъединить платы

Для того чтобы снять старую кнопку, необходимо с помощью оловоотсоса или медного многожильного провода под флюсом удалить припой в двух точках крепления кнопки по ее краям.

В крайнем случае, можно одновременно разогреть их широким жалом паяльника и одновременно с расплавлением припоя выдавить крепежные ножки корпуса кнопки из отверстий платы. Затем можно нагреть сигнальные выводы и отсоединить кнопку от дорожек на лицевой стороне платы.

Установив на плату новую кнопку, нужно припаять крепежные выводы, а затем и сигнальные. Работу необходимо проделывать как можно более быстро, так как перегреть миниатюрную кнопку очень просто.

Ремонт центрального блока сигнализации

Рассмотрим процедуру ремонта на примере сигнализации Tomahawk X5. Ее плата выглядит следующим образом:
Плата

Здесь, как и на любой другой сигнализации, центральным замком управляют два раздельных реле открывания и закрывания. Найти их на плате несложно – достаточно проследить на плате дорожки от соответствующих выводов разъема. В данном случае это два однотипных реле TW4231A.

Возможны следующие неисправности:

Для проверки необходимо подключить плату сигнализации к проводке и светодиодным пробником проверить, подается ли на обмотку реле импульс отрицательной полярности при активации команды с брелока. Далее заменяется либо драйвер (если сигнал не поступает), либо само реле.

Используемые в сигнализациях миниатюрные реле для печатного монтажа имеют стандартные размеры и распиновку, поиск аналога не составит проблем.

Ремонт антенного модуля и его жгута

На сигнализациях с обратной связью прием и передача радиосигнала осуществляются выносным радиомодулем, который соединяется с центральным блоком гибким шлейфом. Обратить внимание на их состояние стоит в том случае, если сигнализация не реагирует на радиокоманды, а попытка заново запрограммировать их в память центрального блока не увенчалась успехом.

Снимаем радиомодуль с лобового стекла и рассоединяем корпус. Внутри находится двухсторонняя плата приемопередатчика-декодера:
Радиомодуль

На его разъеме четыре контакта следующего назначения:

В радиомодулях некоторых моделей сигнализаций могут быть встроены контрольный светодиод и/или кнопка вызова водителя, в этом случае количество выводов будет больше. Как определить назначение выводов?

  1. Найдите на плате электролитический конденсатор – фильтр цепи питания. Проследите дорожки от него к разъему.
  2. Проверьте наличие питания на ножках конденсатора.
  3. Два остальных контакта – это линии связи последовательной цифровой шины. На них в состоянии ожидания должно быть напряжение чуть ниже напряжения питания.

При отсутствии напряжения питания или массы необходимо проверить качество обжимки пинов разъемов жгута: малогабаритные клеммы при автоматической обжимке через изоляцию зачастую врезаются в нее недостаточно глубоко, и контакт со временем пропадает.

Если отсутствует высокий уровень сигнала на ножках линий передачи данных, неисправность скрыта в микросхеме радиомодуля (точнее, в ее каскаде цифрового модулятора-демодулятора). В этом случае наиболее оптимальный вариант ремонта – замена радиомодуля в сборе.

Также можно столкнуться с коррозией в точке пайки антенны. Ремонт в этом случае нетруден:

  1. Расплавить и удалить под флюсом окисленный припой.
  2. Скальпелем или остро заточенным ножом зачистить дорожку, подходящую к контактной площадке антенны.
  3. Облудить дорожку и соединить ее с антенной слоем припоя.
  4. Залить место подсоединения антенны к плате термоклеем во избежание разрушения соединения антенны от вибрации.
