Преобразователи напряжения 12/220В пользуются высокой популярностью среди автолюбителей, так как позволяют подключить к автомобильному аккумулятору стандартные потребители, рассчитанные на 220В. Данная схема преобразователя напряжения построена на моностабильном КМОП мультивибраторе CD4047B, аналогов которому не удалось найти среди микросхем отечественного производства.

На нашем сайте imolodec.com это не первая статья, посвященная этой тематике. Ранее мы уже рассматривали схему преобразователя напряжения 12/220В, а потом еще и стабилизированный преобразователь напряжения 12/220В.

Мультивибратор преобразователя напряжения CD4047B выступает в качестве генератора прямоугольных импульсов частотой 50Гц. Величина тока повышается посредством двух операционных усилителей LM324 и каскада транзисторов С1061 и 2N3055, после которых повышается уровень напряжения выходного сигнала до 220В посредством трансформатора. Коллекторы транзисторов соединены вместе для предотвращения сильного нагрева транзисторов.

Параметры повышающего трансформатора рассчитывается исходя из следующих соображений. Как известно мощность рассчитывается по следующей формуле Р = VI. Для простоты расчетов примем, что мощность на входе преобразователь напряжения 12/220В равна мощности на его выходе.

Таким образом, при подключении к выходу схемы преобразователя напряжения потребителя мощностью, например 440Вт, потребляемый ток при напряжении 220В составит около 2А. Тогда ток, потребляемый от аккумуляторной батареи, будет не менее 37А. 1237 = 2202. С учетом коэффициента запаса 1,2 первичные обмотки трансформатора должны быть рассчитаны на ток порядка 45А. Схема преобразователя напряжения 12/220В представлена на рисунке:

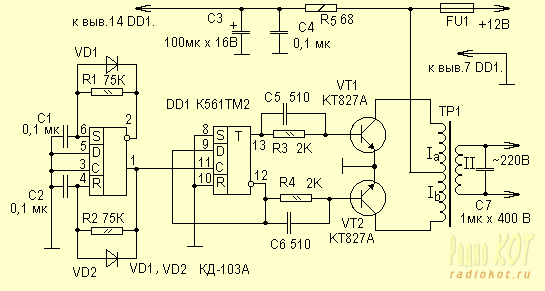

Принципиальная схема преобразователя напряжения 12/220В

Так как ток по стороне 12 В достаточно высок, подключение аккумулятора к преобразователю напряжения 12/220В необходимо выполнять проводами достаточного сечения.

Рассмотренная схема преобразователя напряжения довольно простая в реализации и не требует дополнительной настройки. К недостаткам схемы следует отнести, то, что на выходе преобразователя не чистая, а аппроксимированная синусоида. Поэтому подключать к преобразователю двигательную нагрузку крайне не рекомендуется, так как это может повлечь выход двигателя из строя.

Внимание: Элементы схемы преобразователя напряжения находятся под высоким напряжением, которое опасно для жизни. Необходимо соблюдать соответствующие меры предосторожности.
