Вам не надоели сильный шум и раздражение при звуке хлопающей двери? Ну, если дверь вообще закрывается.

Лучше, когда дверь закрывается сама и, по возможности, вообще не издавая шума. Изначально использовали, для этих целей, разные системы с противовесами, но он громоздкие по своей структуре и из невозможно применять дома. Вот и использовали пружины на дверях, которые делали шум невыносимым.

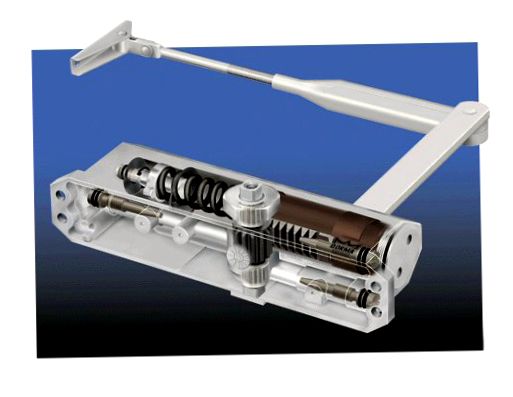

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №1

Когда появились доводчики дверные, об этих проблемах забыли. Из-за небольшой стоимости, надежности и легкости при монтаже, их стали применять, для бесшумного автоматического закрытия, на входных дверях подъездов и даже межкомнатных дверях. Кроме всего вышеперечисленного эти устройства, в зависимости от того какая комплектация, могут выполнять и другие функции:

Особенности в работе доводчика двери.

Пружина служит главным механизмом в доводчике. Она сжимается, в момент открывания двери, и тем самым создает силу, которая, при отпускании двери, возвращает ее в закрытое положение. Чтоб двери не хлопали и закрывались плавно, дверном доводчике установлено амортизирующее устройство. В этом амортизаторе, посредством системы клапанов, масло, содержащееся в нем, перетекает из одного блока в другой, когда дверь открывается и назад, когда закрывается. За счет вязкости масла дверь закрывается и открывается бесшумно и плавно. Существует доводчик с некоторым количеством амортизаторов, но суть его работы остается такой же. В зависимости от механизма, пружина приводится в работу по-разному. В сущности, этот механизм и определяет виды доводчиков, в плане конструкции.

Виды доводчиков.

Верхние.

Если говорим «дверной доводчик», то обычно имеется в виду именно этот вид. Рабочий стан, который устанавливается сверху над дверьми или на дверном холсте (смотря, каким образом производится монтаж), и рычажная система, предающая усиление пружине, по существу и является описанием такого вида доводчиков.

От вида устройства механизмов, передающих усилие пружине, верхние доводчики подразделяются на:

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №2 Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №3

Напольные.

Если, вы уделяете дизайну дверей достойное внимание, то вам необходимо использовать невидимый напольный доводчик. Часто их устанавливают торговые центры в отделах на своих дверях. В сущности - это праотцы доводчиков, в которых используется скользящий стержень, по крайней мере, конструкция взята от напольных доводчиков. В них нет рычагов, которые приводят в движение ось. Двери закрепляют именно на данной оси. Вследствие такой конструкции, есть возможность использования тяжелых дверей (до трехсот килограмм). Но это возлагает ограничение в области их применения.

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №4

Скрытые.

Если хотите, чтобы дверной доводчик не был виден, то вместо напольного можно пользоваться скрытыми устройствами. Их существует два основных типа:

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №5 Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №6

Классификация доводчиков.

Понятно, что все двери имеют различные данные по массе и размеру. Поэтому для одних дверей нужны одни, для других, другие доводчики. Которые имеют большую массу - с большим, усилием, для открытия или закрытия, для легких - соответственно, с меньшим. По этому принципу дверные доводчики и делятся на различные классы:

Класс доводчика

Наибольшая ширина дверного холста, мм.

Наибольшая масса дверного холста, кг.

1

750

20

2

850

40

3

950

60

4

1100

80

5

1250

100

6

1400

120

7

1600

160

Когда выбираешь дверь нужно сориентироваться относительно большего параметра, например, для дверей с шириной 1000 миллиметров и весом 105 килограммов нужен доводчик шестого класса.

При покупке нет необходимости приобретать доводчик «с запасом». Запас, как кажется, не увеличивается, а приложить излишнее усилие для открытия двери придется.

Основные положения при монтаже доводчиков.

Чтобы установить доводчик, придется потрудиться. От этого зависят сроки службы, как доводчика, так и самой двери. Чрезмерное усилие в работе приведет к порче навески двери, деформирует дверной холст и так далее. Но не пугайтесь всего этого. Здесь нужны профессионалы своего дела, так как производимые операции имеют выраженную специфику. Что касается напольных устройств, то необходимо встроить доводчик, перед установкой двери, при этом соблюдая максимально четкий расчет по осям вращения. Для скрытых доводчиков нужно разметить места расположения в торце дверного холста и место, где сделать углубление под него. Для петли-доводчика нужно точно подобрать угол наклона самой двери. Наряду с тем они не так сильно распространены. Для того необходимо подробнее рассмотреть основные способы и нюансы при установке верхнего доводчика.

Надеюсь, все понимают, что на абсолютно любую дверь можно поставить доводчик. Без разницы левые или правые, открывающиеся наружу либо вовнутрь. На любую абсолютно!

Как вариант, левая дверь, которая открывается вовнутрь, имеющая маленькую ширину дверного проема. Тогда просто доводчик будет устанавливаться на дверной холст, он же дверное полотно:

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №7

А это вид размещения для наружных дверей. Из-за морозов доводчики работают неважно, что вынуждает ставить их вовнутрь помещения. Дверь, что естественно, будет открываться наружу. Посмотрите на такой вид установки:

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №8

Для практичности в комплектации есть схема по установке дверного доводчика.

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №9

Как только вы определитесь с видом вашей двери, перенесите схему установки на коробку и холст двери, и четко по инструкции зафиксируйте корпус, вместе с рычажками на нужных местах.

Существует нюансы, требующие отдельного разговора.

Первое — это крепление. Чем выше усилие, которое прикладывается при открытии дверей, тем выше нагрузка на существующие части крепежа. Бывают случаи, когда самонарезающие шурупы, которые, кстати, идут в комплекте, могут просто вырываться. На надежность крепления нужно обратить внимание изначально. Иногда необходимо взять самонарезающие шурупы помощнее. Если дверь пластиковая, нужно использовать вообще не саморезы, а винты проходящие дверь насквозь и закрепляемые винтами с шайбами или крепежными пластинками с обратной стороны двери. Такая конструкция придаст нужную прочность элементам крепления. Иначе месяца через два крепление может просто вырваться из полой конструкции пластиковой дверки.

Теперь второе правило. Вам может быть непонятно, а что если чуть-чуть подвинуть по вдоль верха проема двери? Может показаться, что если продвинуть его в сторону к петлям, то дверь будет открываться легче, так как плечо рычага уменьшится. Если сдвинуть в другую сторону, то есть возможность использования доводчика поменьше, так как опять же плечо уменьшается. Чтобы понять сущность процесса надо соотнести оси доводчика и двери (оси вращения двери). Хотя есть, конечно, различия, но они не существенны. В этом случае плечо силы (то есть расстояние между осью и боковой кромкой двери, напротив того места, где установлены петли), которое приложится к дверному доводчику, изменится во столько же раз, во сколько передвинется доводчик. Чтоб подсчитать, во сколько именно раз произойдет изменение, нужно длину плеча, которая получилась, разделить на исходную длину.

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №10

В качестве примера. Дверь по ширине 1000 миллиметров. Установлен доводчик , так как рекомендует схема 160 миллиметров. Плечо силы: 1000 мм – 160 мм = 840 мм. Передвигаем доводчик на 50 миллиметров в направлении петель, мы увеличиваем размер плеча в 890 мм / 840 мм = 1,06 раз. Эта разница, как мы видим несущественна. Если подвинуть доводчик в иную сторону, то нужного эффекта облегчения работы доводчика тоже не будет, а вот дверь не станет открываться на нужный угол, так как тяга рычагов ограничится.

После установки автоматического устройства необходимо его отрегулировать. Множество доводчиков для этих целей имеет винты (два винта). Первый служит для регулирования быстроты закрытия дверей, второй для прихлопа двери. Все регулируется посредством отвертки. Если в доводчике есть функция фиксирования, то нужно будет настроить еще и этот параметр, то есть точку, в которой срабатывает фиксатор при открытии двери. По существу момент закручивания гайки рычага, удерживающей дверь.

Использование и обслуживание доводчика.

Даже после правильной установки о доводчике не стоит забывать. Сколько он будет работать, находится в прямой зависимости от нормальной эксплуатации и обслуживания в нужный период времени.

Если что-то мешает нормальному открытию либо дверей, это препятствие надо убрать и только потом использовать доводчик. К примеру, если дверное полотно трется о косяк или что-то стоит на пути дверей. Такие проблемы могут возникнуть в процессе использования и за их отсутствием нужно следить.

Не следует дверь держать все время открытой, если к ней подсоединен доводчик. Это способствует преждевременному его износу. Это, правда, не относится к доводчикам, которые для этого предназначены (напольные доводчики, с фиксацией, на дверях тех же торговых центров).

Дверные доводчики - устройство, виды, эксплуатация и монтаж картинка №11

Из-за сезонных колебаний температур (они могут быть достаточно значительными, что влияет на вязкость масляного амортизатора) нужно регулировать дверной доводчик, который установлен на входных дверях, не реже двух раз за год. Еще нужно контролировать количество смазки в тех деталях, которые вращаются или крутятся. Если без должного внимания относиться к обслуживанию доводчика, он может преждевременно прийти в негодность.

При выходе устройства из строя его нельзя отремонтировать, придется заменить. Если подтекает масло и доводчик не придерживает дверь (при этом регулировка не помогает), то это признак того, что он не работает.

Цены на дверные доводчики.

Чтобы проще выбрать доводчик указываем цены на наиболее популярные доводчики разных производителей, которые наиболее часто встречаются.

Если взять недорогие, то это российско-китайская фирма Apecs, которая производит в большинстве своем доводчики верхние. Стоимость их колеблется от 500 рублей, за простенькие модельки, и до 1500 рублей за более высококлассные доводчики.

Что касается брендов, то это немецкие фирмы Dorma и Geze или итальянская фирма Cisa. Здесь цены будут повыше, а именно, от 900 рублей, за простейшие верхние зубчатые доводчики, и от 10000 рублей за устройство с использованием скользящего стержня. По петлям-доводчикам специализируется, например, фирма Fuaro, а приобрести их можно по стоимости 600 рублей за одну штуку.
